[Hadoop] YARN Capacity scheduler 특징 및 Queue 옵션

YARN Scheduler란

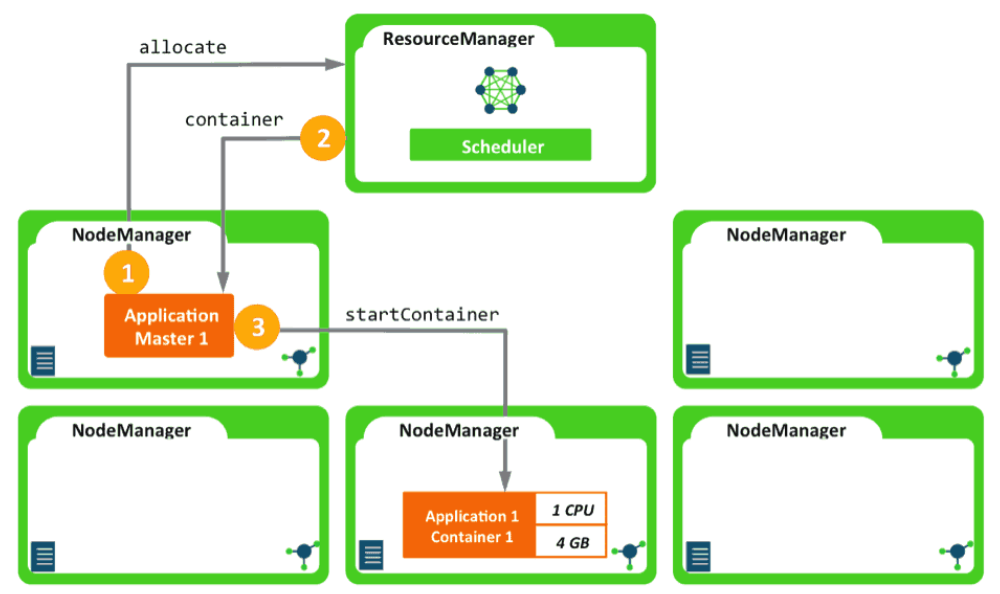

 YARN Scheduler란 할당시킬 리소스를 결정하는 알고리즘으로써 다양한 설정 값들을 통해 클러스터의 리소스를 효율적으로 사용할 수 있습니다. YARN은 기본적으로 Hadoop 플랫폼에서 작동하는 어플리케이션에 리소스를 할당시키고 관리하는 역할을 맡고 있습니다. 어플리케이션이 제출되어 AM( Application Master )가 생성되면 아래 그림과 같은 절차가 진행됩니다. 이 때 AM이 RM( ResourceManager )에게 리소스 요청을 하면 RM은 Scheduler를 통해 할당시킬 리소스의 양을 결정합니다.





YARN Scheduler 종류

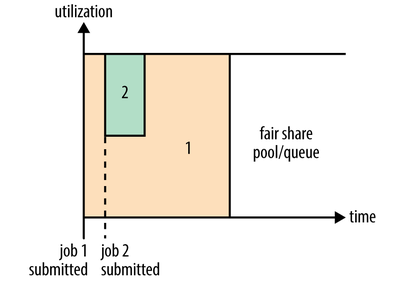

 Scheduler의 종류로는 아래 3가지가 존재합니다. 이 중 Capacity scheduler가 기본 default 값으로 설정되어 있습니다. Fair scheduler가 따로 존재하지만 이번 글에서 다룰 Capacity scheduler를 사용하더라도, 어플리케이션을 Fair와 비슷하게 리소스 할당을 받을 수 있습니다.



FIFO scheduler

Fair scheduler

Capacity scheduler





Capacity Scheduler의 특징

 Capacity scheduler은 기본적으로 Queue라는 것을 사용하여 Queue마다 리소스에 대한 설정을 할 수 있습니다. Capacity scheduler는 아래와 같은 특징들을 가지고 있습니다.

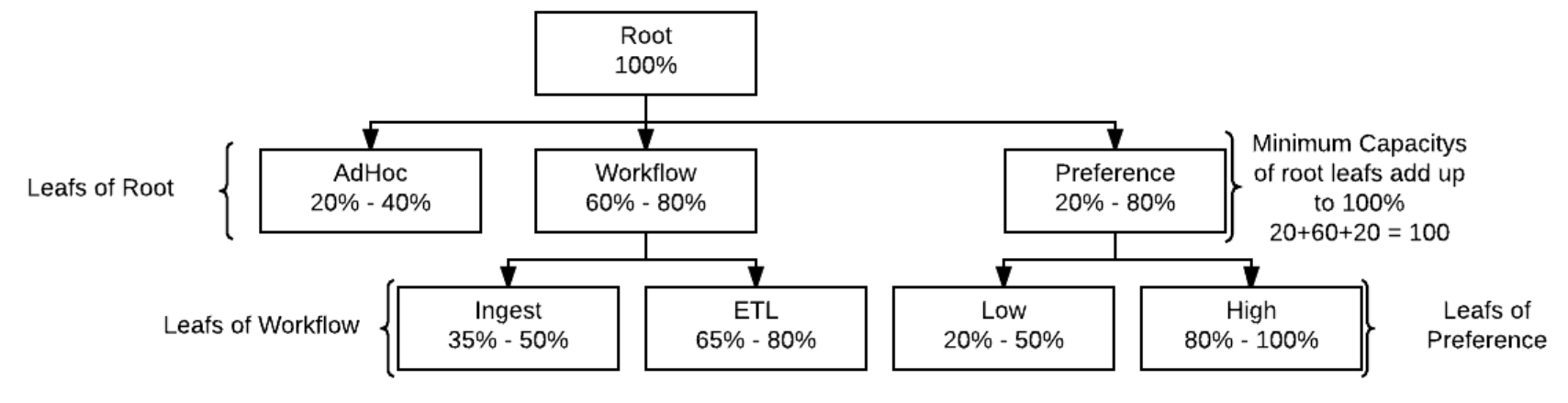

Hierarchical Design of Queue

- root부터 시작하는 계층 구조의 Queue를 사용

- 각 Queue마다 부모 Queue를 기준으로 min, max capacity를 설정 가능

- 분기된 leaf queue들은 min capacity의 합이 100이 되어야함.

- 해당 Queue는 자신의 capacity 뿐만 아니라, 다른 Queue의 남는 리소스를 사용 가능.
   ( Queue Elasticity )

   A.capacity가 20%, B.capacity가 80% 일 때, B의 사용량이 현재 없다면 A가 100% 사용 가능.



- 옵션 설정 방법

Property	비고
yarn.scheduler.capacity.root.queues	root Queue 하위에 생성할 Queue 리스트.
yarn.scheduler.capacity.root.{Queue 이름}.queues	특정 Queue의 하위 Queue 리스트.
yarn.scheduler.capacity.root.{Queue 이름}.capactiy	특정 Queue의 capacity로써 minimum capacity.
yarn.scheduler.capacity.root.{Queue 이름}.maximum-capactiy	특정 Queue의 최대 capacity.

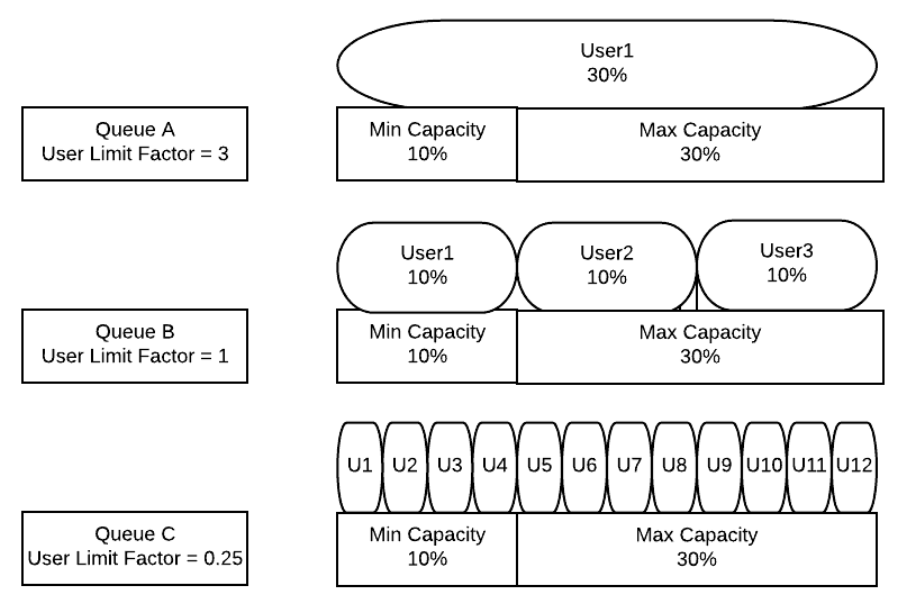

Minimum User Percentage and User Limit Factor

- 사용자에게 할당되는 리소스를 컨트롤 할 수 있는 설정

- Min User Percentage는 다수의 사용자가 리소스를 사용할 때 보장받을 수 있는 최소 리소스

    - 10%의 설정 값이라면, 10명의 사용자가 있을 때 각 사용자는 10% 사용 가능함.

    - 최소 값 설정이므로, 남는 리소스가 있다면 더 할당 받을 수 있음.

- User Limit Factor는 사용자 한명이 사용할 수 있는 최대 리소스 양.

    - Min Capacity의 곱으로 계산됨.

    - Min Capactiy가 10%이고 User Limit Factor가 3의 설정 값이라면, 사용자 한명이 30% 사용 가능.



- 옵션 설정 방법

Property	비고
yarn.scheduler.capacity.root.{Queue 이름}.user-limit-factor	특정 Queue의 user limit factor.
yarn.scheduler.capacity.root.{Queue 이름}.minimum-user-limit-percent	특정 Queue에서 사용자가 보장 받을 수 있는 최소 capacity percent



기타 옵션

Property	비고
yarn.scheduler.capacity.maximum-am-resource-percent	AM에 할당시키는 최대 리소스 양으로써 AM에 할당되는 리소스가 많을수록 job을 수행하는 container의 리소스가 줄어든다.
yarn.scheduler.capacity.{Queue 이름}.maximum-am-resource-percent	특정 Queue의 AM에 할당시키는 최대 리소스





특정 사용자 및 컴포넌트에 Queue 할당 방법



 위에서 지정했던 Capacity scheduler의 설정 값들은 Queue가 기준이였습니다. 그래서 특정 사용자 또는 Hive, Spark 같은 빅데이터 컴포넌트에 대해서 직접적인 Queue 할당을 할 수 없었습니다. 하지만 아래의 방법들을 통해 가능합니다.



사용자 별로 Queue 할당

- 특정 사용자 이름과 Queue의 이름을 명시하여 1:1 mapping 시킬 수 있음.

- 사용자뿐만 아니라 특정 그룹과의 Queue의 mapping도 가능.

- 사용자와 Queue가 많아 모든 mapping들을 명시할 수 없을 때, 사용자 또는 그룹명의 Queue에 자동으로

  mapping 가능.

- 옵션 설정 방법

Property	설정 값	비고
	u:{사용자 이름}:{Queue 이름}	특정 사용자를 특정 Queue에 mapping
yarn.scheduler.capacity .queue-mappings	g:{그룹 이름}:{Queue 이름}	특정 그룹을 특정 Queue에 mapping
	u:%user.%user	사용자들을 각 사용자 이름과 동일한 Queue에 mapping
	g:%user.%primary_group	사용자들을 각 사용자가 속한 그룹과 이름이 동일한 Queue에 mapping



컴포넌트 별로 Queue 할당

- MapReduec, Spark, Hive와 같은 빅데이터 컴포넌트 별로 특정 Queue 할당이 가능.

Type	Queue 할당 방법
MapReduce	MR 실행 시 "-D mapreduce.job.queuename={Queue 이름}" 옵션으로 Queue 이름 명시
Spark	spark-submit 명령어 수행 시 "-queue {Queue 이름}" 옵션으로 Queue 이름 명시
Hive	HQL 사용 시 "set {엔진 이름}.queue.name={Queue 이름}" 명령어로 Queue 이름 명시

- Hive는 엔진 설정으로 Tez나 MR을 사용할 수 있기 때문에 원하는 엔진을 명시.
